Пожарные извещатели: виды, область применения, принцип действия
Пожарные извещатели относятся к техническим средствам защиты, назначение которых – предупредить о возникшем очаге возгорания. Они имеют различный дизайн, отличаются функциональными возможностями и областью применения.
Пожарные извещатели: виды, область применения, принцип действия
Когда говорят о пожарном извещателе, подразумевают специальное устройство противопожарной системы для оперативного обнаружения задымлений, изменения концентрации газа или очагов возгорания. Датчики передают сигнал на панель управления пожарной сигнализацией. В статье содержится информация: какие виды пожарных извещателей производят, особенностях их устройства и область применения.
Пожарные извещатели: классификация и виды
Пожарные извещатели классифицируют по следующим параметрам:
- Способ активации. Разделяют устройства ручные (запускаются вручную) и автоматические (при возникновении заложенных в программу условий).
- Характер подачи информации на приемно-контрольный пульт. Делятся на аналоговые (передают на пульт данные о текущем состоянии контролируемой зоны) и пороговые (подают сигнал при превышении допустимого порога опасности).
- Тип связи с панелью управления пожарной сигнализации — оптиковолоконный, радиоканальный, проводной, комбинированный.
- На что реагирует устройство: повышение температуры, задымленность, загазованность, появление огня, одновременно на все признаки (мультикритериальное или комбинированное устройство).
Также различают пожарные извещатели по принципу их функционирования.
|
Вид |
Подвид |
Принцип действия |
|
Дымовой |
|
Реакция на задымленность помещения. |
|
|
Ионизационный |
Мгновенная реакция на дым, его цвет и объем позволяет на ранней стадии определить место возгорания. Важно! Утилизировать извещатели этого подвида допустимо лишь на предприятии атомной промышленности. |
|
|
Оптико-электронный |
Самая распространенная модель отличается высокой чувствительностью и быстротой реагирования на критические параметры. Внимание! Устройство не реагирует на дым от возгорания пластика, нефтепродуктов, полимеров. |
|
|
Аспирационный |
Устройство в заданные промежутки времени производит забор и анализ воздуха. Выявляют минимальную задымленность. |
|
Тепловой |
|
Реагирует на рост температуры в диапазоне от +50 до +250 °C. |
|
|
Максимальный |
Реагируют на заданный показатель температуры. Просты в эксплуатации, надежные, имеют минимальный показатель ложных срабатываний. Внимание! Устройство может не среагировать на ранней стадии возгорания. |
|
|
Дифференциальный |
Срабатывает при резком повышении температуры в короткий отрезок времени. Обнаруживают возгорание на начальной стадии. Устройство не боится низких температур и высокой влажности. Важно! Извещатель не рекомендуется устанавливать в помещениях, где возможно медленное возгорание. |
|
|
Максимально-дифференциальный |
Современное комбинированное устройство, в котором объединены сенсоры максимального и дифференциального подвидов. Благодаря этому извещатель реагирует на малейшее изменение температурного режима и передает сигнал на пульт управления пожарной сигнализации. |
Виды пожарных извещателей для хозяйственных и промышленных помещений
Газовое устройство. Реагирует на углекислый, угарный газы, углеводород, метан и другие опасные газы. Фиксирует очаг возгорания на начальной стадии.

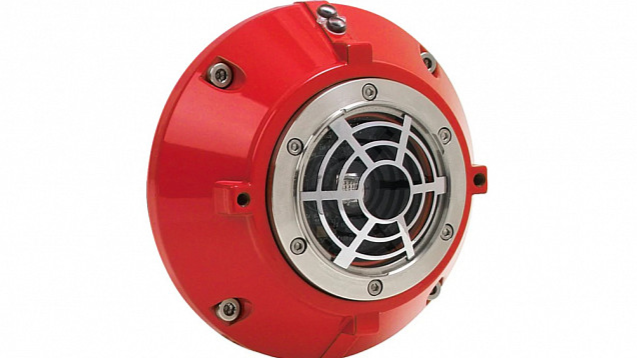

Извещатели пламени.
Эта разновидность извещателя срабатывает на излучения (инфракрасное или ультрафиолетовое) от открытого огня. Непременное требование к эксплуатации: обеспечить защиту устройства от влажности, пыли, экстремально высокой или низкой температуры, вибраций.
Важно! Датчики этого типа не срабатывают на задымление и тление.
Комбинированный извещатель. Срабатывает на несколько факторов пожара. Чаще всего используется устройство с двумя каналами обнаружения возгорания – тепловым и дымовым.

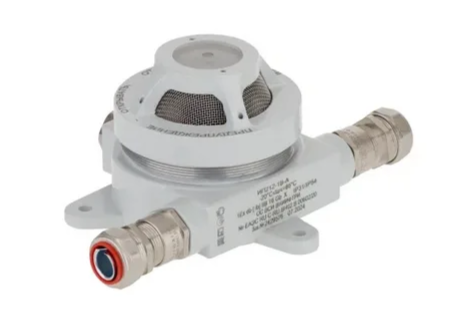

Взрывозащищенное устройство.
Оборудование фиксирует появление очагов огня во взрывоопасной зоне. Мгновенная реакция на появившиеся искры позволяет вовремя оповестить об угрозе пожара и предотвратить взрыв.

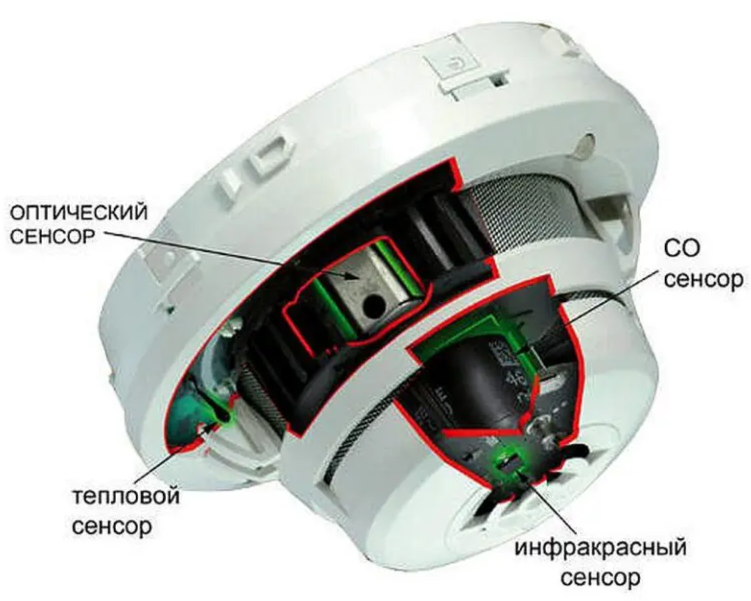

Конструкция пожарных извещателей
Устройство состоит нескольких элементов:
- корпуса, выполняющего защитную функцию – предотвращает попадание внутрь пыли и грязи;
- оптического сенсора, мгновенно реагирующего на перепады в освещенности;
- теплового сенсора, который фиксирует изменения температуры в контролируемой зоне;
- инфракрасного сенсора, реагирующего на уровень светового излучения в зоне контроля.
Как правильно провести монтаж устройства?
Чтобы оборудование работало эффективно, следует соблюдать правила его установки.
Технические характеристики устройства должны соответствовать назначению помещения, где оно будет установлено.
При выборе оборудования необходимо учитывать пожарную нагрузку (скорость возможного возгорания и распространения огня, длительность пожара, количество выделяемого тепла).
Допустимо объединить в одну систему не более пяти устройств и не более десяти для линейных датчиков.
Оборудование устанавливается над стеллажами, шкафами, мебелью настолько высоко, чтобы они не создавали помехи в работе, и устройство могло зафиксировать их возгорание. Разрешается проводить монтаж приборов на потолке, стенах, опорных колоннах и иных конструкциях. В технических помещениях допустимо устанавливать устройства на подвесных конструкциях, придерживаясь установленных нормативов.
Важно! У приборов ограниченный охват контролируемой территории, поэтому перед установкой следует рассчитать необходимое количество извещателей.
При высоте потолка до 3,5 м контролируемая площадь составляет 85м2. Если высота потолка достигает десяти метров, площадь контроля уменьшается и равняется 55м2.
Соответствие вида пожарного извещателя типу помещения:
|
Вид устройства |
Тип помещения |
|
Дымовой |
Жилые помещения, офисы, чистые складские помещения |
|
Аспирационный |
Больницы, музеи |
|
Тепловой |
Гараж, кухня, промышленный объект с высокой температурой воздуха, склад с горюче-смазочным материалом и горючими жидкостями |
|
Газовый |
Котельные, гаражи, подвалы, химические лаборатории, предприятия химической промышленности |
|
Извещатели пламени |
Склады горюче-смазочных материалов, заводы, химические лаборатории, технологические помещения с большой площадью |
|
комбинированный |
Офисы, складские помещения, гаражи, крытые парковки, подвалы |
|
Взрывозащищенный |
Предприятия нефтегазовой, химической, горнодобывающей, фармацевтической промышленности |
Требования к обслуживанию приборов
В ходе эксплуатации, чтобы продлить срок службы, необходимо регулярно контролировать состояние приборов:
- раз в месяц проводить осмотр датчиков;
- световая индикация контролируется ежемесячно;
- раз в месяц следует чистить, продувать дымовые и комбинированные устройства;
- раз в полгода приборы необходимо протестировать на точность передачи сигнала.
Чтобы почистить прибор, следует нажать на зажимы в основании корпуса, потянуть устройство на себя. Затем нужно убрать дымовую камеру и устранить загрязнение. Очистить устройство изнутри. Собрать прибор и установить на место.
Интеграция с другими системами
Пожарные извещатели можно совмещать с различными видами систем.
С системой оповещения и эвакуации. Сразу после поступления сигнала от пожарного извещателя активируется система оповещения и эвакуации. Алгоритм действий зависит от заложенной программы. К примеру:
- запускаются акустическое и световое оповещение;
- автоматически открываются двери запасных выходов;
- лифты спускаются на первый или нулевой этажи и там блокируются.
Интеграция с автоматизированным пожаротушением. После подачи извещателем сигнала опасности автоматически включается система пожаротушения. Оборудование устанавливается в помещениях и, в случае возникновения угрозы пожара, распыляет тушащий материал. Это может быть пена, вода, газы, вещества, блокирующие поступление кислорода к очагу возгорания. Материал для локализации источника горения распределяется по скрытой системе трубопровода из резервуара, установленного за пределами помещения. Для обеспечения давления к резервуару подключен насос. Время между поступлением сигнала от пожарного извещателя и подачей тушащего материала составляет не более десяти секунд. Для бесперебойной работы извещателя и системы автоматизированного пожаротушения обязательно наличие основного и резервного энергоснабжения.
Внимание! Газовые системы пожаротушения в автоматическом формате встречаются крайне редко, поскольку их функционирование может принести вред здоровью людей, не успевших покинуть помещение.
Запуск газовой системы пожаротушения производится только после эвакуации людей.
