Пожарные гидранты: нормы, правила и требования установки

Установка пожарных гидрантов — важный элемент системы противопожарной защиты зданий и сооружений. Соблюдение норм и правил монтажа обеспечивает оперативность подачи воды для тушения пожаров, безопасность людей и минимизацию ущерба от возгораний.

В этом материале рассмотрим основные требования и рекомендации по установке пожарных гидрантов, их технические характеристики и особенности эксплуатации. Эти нормы определяют расположение, глубину заложения, диаметр трубопроводов и другие технические характеристики, необходимые для эффективной работы гидрантов в различных условиях.

Какие нормативные акты регулируют установку пожарных гидрантов

Установка и эксплуатация наружных пожарных гидрантов в России регулируется комплексом нормативных актов. Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» устанавливает общие принципы организации противопожарных мер, включая обеспечение необходимых источников воды.

Важными документами являются «Правила противопожарного режима в РФ» (ППР) и отраслевые своды правил. Так, свод правил СП 8.13130.2009 («Системы противопожарной защиты. Наружное противопожарное водоснабжение») с изменениями 2020 года детально регламентирует проектирование и размещение наружного водопровода и пожарных гидрантов. Этот же документ конкретизирует требования к подъездам и маркировке. Свод правил СП 10.13130.2009 («Внутренний противопожарный водопровод») и СП 31.13330.2012 (актуализированная редакция СНиП 2.04.02-84 «Водоснабжение. Наружные сети и сооружения») задают требования к распределению и подаче воды внутри и снаружи зданий.

Приказы МЧС России также дополняют эти нормы:

• Приказ МЧС № 225 от 30.03.2020 «Об утверждении классификации зданий, помещений и территорий по взрывопожарной и пожарной опасности» — влияет на категории зданий, особо требующих наличия гидрантов.
• СП 4.13130.2013 (утвержденный приказом МЧС № 288) — ограничивает расстояния между гидрантами вдоль проездов.

Для технических характеристик применяются ГОСТы:

• ГОСТ 8220-85 — определяет технические условия на подземные пожарные краны.
• ГОСТ Р 53961-2010 («Техника пожарная. Гидранты пожарные подземные») — предъявляет требования к материалам и сертификации гидрантов.

Так, согласно ГОСТ Р 53961-2010, применяемые материалы должны иметь сертификаты или ярлыки, подтверждающие их соответствие стандартам, техническим условиям или другой нормативной документации. В совокупности эти нормативы предписывают правила размещения гидрантов вблизи объектов, обеспечение бесперебойной подачи воды и надежность конструкции.

Требования к размещению и доступу

Нормы размещения пожарных гидрантов направлены на быструю доступность воды для тушения пожаров при обеспечении безопасных условий для техники. По СП 8.13130 их нужно расположить вдоль автомобильных дорог, проездов и подъездов для пожарной техники. При этом гидрант должен находиться не далее 2,5 м от края проезжей части, но не ближе 5 м от стен зданий или строений.

Допускается установка прямо на проезжей части дороги. Такая схема гарантирует, что пожарные машины с большим оборудованием смогут подъехать близко к гидранту, но при этом он сам не помешает эксплуатации здания и будет соблюдена безопасная дистанция от строений.

Пожарные краны должны монтироваться на кольцевых участках водопроводных магистралей, то есть в системах, обеспечивающих непрерывный поток. Установка на тупиковых (конечных) ветках возможна лишь при особых условиях: необходимо предусмотреть меры против замерзания воды (установка утепленных клапанов или подогрев труб) и наличие запаса воды в конце линии (резервуар, контррезервуар и т. п.). Эти требования защищают гидранты и водопровод от потери давления или образования льда в трубах в холодное время.

Высота установки

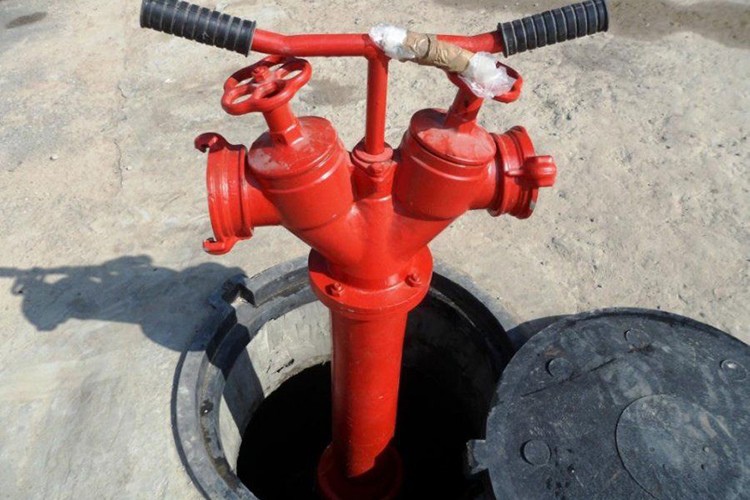

Высота расположения крана над землей регулируется требованиями конструкции. Обычно монтируется в так называемом «надземном» исполнении с выдвижным штоком, скрытым под землей. Расстояние от крышки гидранта до крышки смотрового колодца не должно превышать 450 мм. Это означает, что крышка крана находится вровень с грунтом или чуть выше (порядка 0,3–0,5 м над поверхностью).

При монтаже необходимо следить, чтобы рабочая часть гидранта была доступной: люк колодца свободно открывался, шток мог выдвигаться и навинчиваться пожарной колонкой. Таким образом, гидрант устанавливают на глубину ниже уровня промерзания грунта, а надземная часть располагается на минимальной высоте, позволяющей эксплуатацию и одновременно предохраняющей оборудование от повреждений.

Расположение вблизи водоемов

Размещение резервуаров или искусственных водоемов зависит от условий обслуживания гидрантами зданий, находящихся в округе:

• при наличии мотопомп — 100–150 м;
• при наличии автонасосов — 200 м.

Допускается увеличение зоны охвата водоснабжения путем прокладки водопровода-тупика от водохранилищ или специально созданных водоемов. Длина такой линии не должна превышать 200 метров.

Подъездные пути

Гидранты должны быть установлены так, чтобы к ним в любое время года был обеспечен удобный подъезд. То есть по сторонам от гидранта должны быть заасфальтированные или укрепленные проезды шириной не менее 3,5–4 м (в соответствии с требованиями к проездам для пожарных машин). На подъездных дорогах не допускаются препятствия (стойла, заборы, высокие бордюры), а по возможности устраивают разворотные площадки радиусом 12–14 м.

В установленном колодце с гидрантом расстояние от трубы до стенок должно быть от 0,3 до 0,7 м, чтобы пожарные могли быстро открыть кран. Крышка колодца закрывается, но ее нужно быстро открывать ключом.

Ширина проезда и уклон дороги должны соответствовать требованиям СП 304.13180 (бывший СНиП 2.01.03-84 «Проезды и площадки»), чтобы пожарные автомобили могли беспрепятственно подъехать, развернуться и установить цистерну на подачу воды. Важным условием является обеспечение гидранта освещением и свободным доступом: участок вокруг очищают от зимней скопившейся грязи или снега, а летом — от лишней растительности, чтобы не затруднять визуальную идентификацию и физическое использование пожарного крана.

Технические требования к конструкции

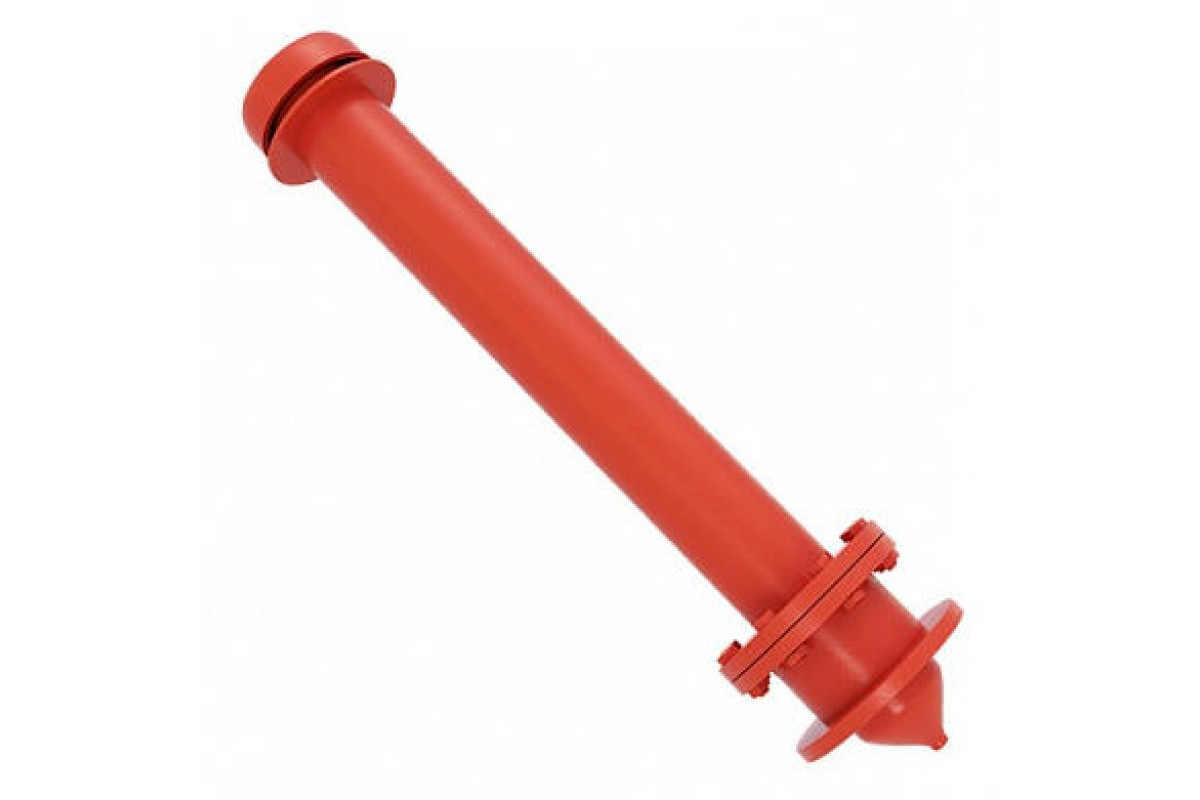

Технические требования к конструкции гидрантов в России регламентируются ГОСТ 8220-85 и ГОСТ Р 53961-2010. Эти стандарты устанавливают параметры, обеспечивающие надежную и безопасную эксплуатацию гидрантов в различных климатических и эксплуатационных условиях.

Материалы трубопроводов и корпуса пожарных кранов выбираются из стойких к коррозии сплавов. Чаще всего стальной корпус гидранта защищается оцинкованием или специальным антикоррозионным покрытием. Все металлические детали (гайки, фланцы, шток) должны иметь антикоррозионную обработку. Уплотнения выполняются из резиновых материалов, устойчивых к перепаду температур и длительному контакту с водой. На каждом гидранте изготовитель наносит шильдик с моделью, заводским номером и указанием типа, что позволяет проверить подлинность изделия и соответствие заявленным характеристикам.

Корпус пожарного крана должен выдерживать пробное давление не менее 1,5 МПа (15 кгс/см²), это обеспечит герметичность при рабочем давлении до 1 МПа (10 кгс/см²). Внутренний диаметр корпуса составляет 125 мм, а ход клапана — от 24 до 30 мм.

Каждая колонка устанавливается на магистраль с запорным краном. Запорная арматура выбирается с учетом размера труб — на трубах диаметром до 400 мм ставят шаровые краны 80–100 мм. Шланговое подключение пожарного рукава к гидранту осуществляется через стандартную соединительную головку (по ГОСТ 8220).

Диаметр водопроводных труб выбирается по технико-экономическому расчету (СП 8.13130.2009). В городах минимально 150 мм (для общей сети) или 80 мм (для внутренней), а на производстве — от 100 мм. Давление воды должно быть достаточным: норматив указывает свободный напор не менее 10 м, а напор в гидранте до 60 м. Это гарантирует требуемый расход. Например, если в паспорте гидранта указано давление 0,3 МПа, это дает необходимый поток. Важно, чтобы сеть поддерживала должный уровень давления во время пожара (с учетом одновременно включенных стволов).

Защита от замерзания воды зимой

Наружный пожарный водопровод прокладывается ниже глубины промерзания грунта (обычно не менее 1,5–1,8 м). Там, где гидрант выводится в смотровой колодец, предусматривают утепление: поверхность покрывается теплоизоляционным материалом, а при проектировании предусматривают самосливной клапан или специальную конструкцию «стояка-сухотруба», которая через герметичный затвор спускает остатки воды из штока в колодец после закрытия.

При установке пожарного крана на тупиковых линиях с низкими расходами обязательно сливное устройство (контрольный кран в фундаменте) и регулярное срабатывание системы промывки. В противном случае есть риск замерзания воды в трубах.

Периодически проверяют работоспособность слива (при промывке вода полностью удаляется из ствола), а также герметичность. Неплотности в затворах могут привести к подтеканиям, образованию льда и потере давления. При вводе гидранта в эксплуатацию и во время обслуживания проводят гидравлические испытания на прочность и герметичность согласно СП 31.13330.2012 и ППР. Проводится проверка, чтобы вода не протекала через уплотнения и не было утечек в стыках труб.

Герметичность конструкции

По стандарту ГОСТ 8220-85 гидрант должен сохранять полную герметичность при рабочем давлении от 10 атмосфер (1 МПа), а конструкция его корпуса обязана выдержать испытательное давление минимум 15 атмосфер (1,5 МПа).

В конструкции гидранта обязательно предусматривают систему удаления остаточной воды после эксплуатации, при этом объем сохраняемой жидкости не должен превышать 100 кубических сантиметров. Для стока предусмотрен канал диаметром не меньше 8 миллиметров.

Механизм открытия-закрытия клапана пожарного крана рассчитан на устойчивость к вертикальной нагрузке силой не ниже 3 тонн (30 000 ньютонов). Операция открывания и закрывания осуществляется специальным ключом пожарного оборудования с усилием вращения ключа не превышающим 150 Н·м.

Маркировка и обозначения гидрантов

По СП 8.13130 около гидрантов обязательно размещают указатели: плоские таблички или объемные указатели со световозвращающим покрытием, стойким к атмосферным воздействиям. На указателях наносятся стрелки и цифры, указывающие направление и расстояние до ближайшего гидранта или пожарного водоема.

Обычно используется знак F09 «Пожарный гидрант» по ГОСТ Р 12.4.026-2015: белая буква «H» (или символ гидранта) на синем фоне, под ней цифрами выводится удаленность (в метрах). Указатель должен быть хорошо виден с проезжей части в любое время суток (включая ночные часы благодаря светоотражению. Такой подход позволяет пожарным расчетам быстро найти нужный гидрант при пожаре.

Согласно ГОСТ 12.4.009-83, таблички должны устанавливаться на высоте 2–2,5 метра — на таком расстоянии они будут заметны для персонала и спасателей. Допускается установка табличек на фасадах зданий, столбах или других конструкциях.

Расстояние между гидрантами и расчет количества

Расстояние между ближайшими гидрантами рассчитывается исходя из требуемого расхода и возможностей устройств. То есть надо взять максимальный ожидаемый расход воды (например, на защищаемом объекте 30 л/с) и разделить на пропускную способность одного гидранта (например, по ГОСТ 8220 паспортный расход одного — 15 л/с). В нашем примере 30 л/с / 15 л/с = 2 гидранта. Значит, следует установить два гидранта так, чтобы к каждому из них пожарные рукава могли дотянуться от очагов пожара. На практике это означает: если к зданию расстояние до двух гидрантов примерно одинаковое и каждый не более нормы (например, 75 м), оба гидранта «работают» вместе, обеспечивая суммарную подачу.

Если необходимо рассчитать количество пожарных гидрантов на территории, можно использовать следующий алгоритм:

1. Вычислить максимальный расход воды на пожаротушение (л/с) для всего объекта (здание или квартал). Расход определяется пожарно-техническим расчетом или таблицами нормативов по классу здания.
2. Воспользовавшись паспортными данными о пропускной способности одного гидранта (например, 15 л/с), нужно разделить общий расход на это значение. Это дает базовое количество гидрантов.
3. Округлить результат в большую сторону. Например, для офисного здания с расходом 60 л/с при 15 л/с на один гидрант расчет 60 / 15 = 4. Получается 4 гидранта. При необходимости добавляют резерв (запасной гидрант).
4. Учитывать удаленные участки. Если на территории есть изолированные зоны (отдаленные ангары, вспомогательные здания), вычислить расход для каждой и добавить гидранты «по месту», чтобы зоны перекрывались.

Пример расчета: предприятие проектирует наружную сеть пожаротушения с расходом 45 л/с. Пусть один гидрант дает 15 л/с. Тогда 45 / 15 = 3. Значит, нужно минимум 3 гидранта. Для надежности часто ставят еще один запасной (итого 4). Эти 3 основных пожарных крана равномерно распределяются по участку. Если заводская проезжая дорога длинная, ставят гидранты через каждые 75–150 м так, чтобы рукава могли дотянуться до любого здания. Аналогично: для жилого квартала с общим расходом 20 л/с при гидранте 10 л/с получаем 20 / 10 = 2 гидранта. Их размещают так, чтобы между ними не превышалось допустимое расстояние (например, ≤150 м) и оба могли обеспечить объем воды.

Правило расчета: учитывать допустимый запас рукавов (обычно 75 м для стандартных рукавов). Если брать, что один гидрант накрывает круг радиусом ≈ 75 м, то расстояние между ними должно быть не более 150 м. На длинных улицах нужно ставить гидранты через каждый или через два квартала. Длину улицы 600 м делим на шаг 150 м, получаем 4 интервала, значит 5 гидрантов (по одному на каждый край и средних интервалах) обеспечат полное покрытие.

Обслуживание и проверки

За техническое состояние пожарных гидрантов отвечают собственники инженерных сетей или эксплуатирующие организации. В городских сетях ответственность лежит на коммунальных службах водоснабжения; на промышленных объектах — на технических подразделениях, эксплуатирующих водопровод.

В соответствии с правилами противопожарного режима гидранты должны регулярно осматриваться и испытываться: как правило, не реже одного раза в год проводится полная проверка работоспособности. Эти проверки включают визуальный осмотр состояния колодца и корпуса гидранта, очистку от мусора, смазку движущихся частей, подтяжку болтов и устранение дефектов. Особое внимание уделяется гидравлическим испытаниям на водоотдачу: при этом на гидрант навинчивается колонка, открывается затвор и измеряется расход под заданным напором.

По СП 8.13130 при планировании системы задаются расчетные расходы, и фактическая водоотдача гидранта должна не уступать требованиям проекта. Если расход ниже нормы, это указывает на засорение или износ, и такое оборудование подлежит ремонту или замене. Кроме того, инспектор МЧС или ответственный инженер проверяет наличие и состояние указателей, соответствие координат на табличках реальному расположению гидранта, исправность крышек и люков колодца. Важным параметром являются проездные пути: в зимнее время дороги к гидрантам очищают ото льда и снега, а в летнее – следят за проходимостью (нет препятствий, ям, разрушений асфальта), чтобы пожарная техника всегда могла подъехать без затруднений.

Организации обслуживания регламентируют нормативы по техническому обслуживанию гидрантов и водоемов. Например, МЧС предусматривает ежегодную проверку гидрантов на водоотдачу при температуре воздуха выше 0 °C, а при температуре от 0 до −15 °C допускается лишь внешний осмотр без подачи воды. Проверки должен инициировать руководитель эксплуатирующей организации. В документации указываются все результаты: расход воды, состояние затвора, положение уплотнений. По итогам составляется акт проверки, а выявленные неисправности устраняются незамедлительно.

Ответственность за нарушение правил установки и эксплуатации пожарных гидрантов

За неисправность пожарных гидрантов, несвоевременную их очистку от снега и льда, отсутствие указателей направления, загромождение подъездов или стоянку автотранспорта на крышках колодцев предусмотрено наказание согласно КоАП РФ (Кодексу Российской Федерации об административных правонарушениях). Статья 20.4 КоАП предусматривает штрафы и другие виды наказаний за невыполнение требований пожарной безопасности.

Общие нарушения (ч. 1 ст. 20.4 КоАП РФ)

• Физические лица: от 5 000 до 15 000 рублей;
• должностные лица: от 20 000 до 30 000 рублей;
• индивидуальные предприниматели: от 40 000 до 60 000 рублей;
• юридические лица: от 300 000 до 400 000 рублей.

При нарушении правил пожарной безопасности в период действия особого противопожарного режима ответственность наступает согласно части 2 статьи 20.4 Кодекса Российской Федерации об административных правонарушениях. Размер зависит от статуса нарушителя. Физическим лицам может прийти штраф от 10 000 до 20 000 рублей. Для должностных лиц санкции строже — штраф составляет от 30 000 до 60 000 рублей. Индивидуальным предпринимателям придется уплатить от 60 000 до 80 000 рублей. Юридическим лицам грозит самый крупный штраф — от 400 000 до 800 000 рублей.

За повторные нарушения требований пожарной безопасности на объектах повышенной опасности предусмотрены дополнительные меры ответственности, закрепленные частью 2.1 статьи 20.4 КоАП РФ. Физические лица обязаны оплатить штраф от 12 000 до 20 000 рублей. Должностные лица несут аналогичную меру наказания — от 30 000 до 60 000 рублей. Что касается индивидуальных предпринимателей, то помимо финансового взыскания в размере 60 000–80 000 рублей, им также может грозить временное прекращение предпринимательской деятельности сроком до тридцати суток. Юридические лица привлекаются к административной ответственности путем наложения крупного денежного штрафа 400 000–800 000 рублей или административным приостановлением деятельности предприятия на тот же максимальный срок.

Нарушения, повлекшие пожар с ущербом (ч. 6 ст. 20.4 КоАП РФ)

• Физические лица: от 40 000 до 50 000 рублей;
• должностные лица: от 80 000 до 100 000 рублей;
• юридические лица: от 1 000 000 до 2 000 000 рублей или административное приостановление деятельности на срок до 30 суток.
